Шпиндель зажимной гидравлический GEDORE 1.06/HSP
GEDORE 1.06/HSP Шпиндель зажимной гидравлический
 |
Артикул |
Описание |
ЦЕНА |
| 8116100 |
Размер: 1/2" х 350 мм Тип: Gedore 1.06/HSP1 |
400 Euro |
|
| 8116290 |
Размер: 3/4" х 420 мм Тип: Gedore 1.06/HSP2 |
440 Euro |
|
| 8116370 |
Размер: 1" х 465 мм Тип: Gedore 1.06/HSP3 |
540 Euro |

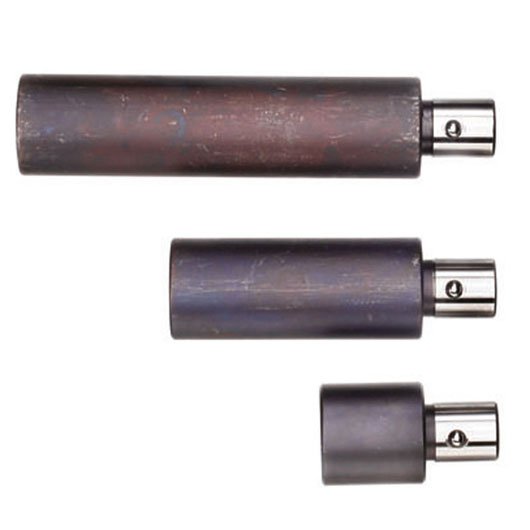

GEDORE 1.06/HSP-V Удлинитель шпинделя гидравлического
 |
Артикул |
Описание |
ЦЕНА |
| 2824787 |
Длина рабочая: 35 мм Тип: Gedore 1.06/HSP-35V |
60 Euro |
|
| 2824841 |
Длина рабочая: 85 мм Тип: Gedore 1.06/HSP-85V |
67 Euro |
|
| 2824868 |
Длина рабочая: 135 мм Тип: Gedore 1.06/HSP-135V |
79 Euro |

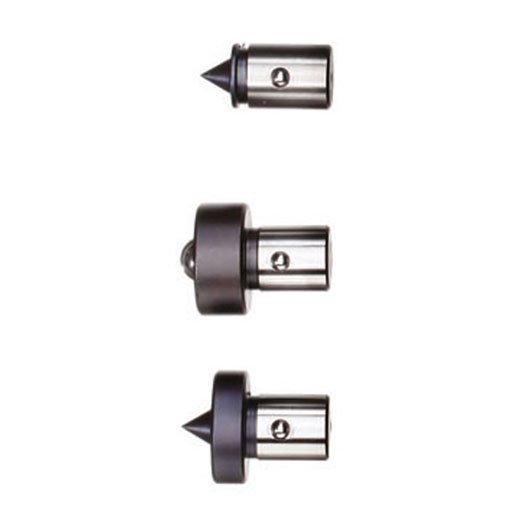

GEDORE 1.06/HSP-D Упор для гидравлического шпинделя
 |
Артикул |
Описание |
ЦЕНА |
| 2824876 |
Шарик Тип: Gedore 1.06/HSP12-DK |
62 Euro |
|
| 2824884 |
Наконечник Тип: Gedore 1.06/HSP12-DS |
50 Euro |
|
| 2824892 |
Наконечник короткий Тип: Gedore 1.06/HSP12-DSK |
46 Euro |
|
| 2824906 |
Наконечник Тип: Gedore 1.06/HSP3-DS |
56 Euro |
- Для контролируемой и безопасной работы
- Установка для давления 10 т, 12т или 15 т
- Гидравлическая насадка может быть заменена наконечником и удлинена
- Небольшой зажимной шпиндель закрепляется отвинчивающимся замком для предотвращения случайного снятия
Подготовка к применению:
1. Перед применением проверьте, чтобы верхний шпиндель был вывинчен так, чтобы поршень гидроцилиндра находился в исходном положении.
2. Открутите верхний винт шпинделя. Для этого сначала высвободите резьбовой винт.
3. Вкручивайте гидравлический винт снизу вверх в траверсу съемника до тех пор, пока он не будет выступать с противоположной стороны на 60 мм.
4. Навинтите крышку на гидравлический винт до упора и зафиксируйте при помощи крепежного винта.
Способ применения: например GEDRE HSP3
5. Установите съемник и затяните гидравлический шпиндель при помощи ключа размером 41 мм.
6. Задействуйте гидравлический механизм вворачивания зажимного шпинделя 17 мм в крышку. Макс. ход поршня гидроцилиндра — 12 мм. Ослабленная гидравликой деталь,
предназначенная для снятия, легко вынимается поворотом гидравлического шпинделя с крышкой диаметром 41 мм.
7. После использования верните зажимной шпиндель (17 мм) в исходное положение, чтобы вызвать возврат штока поршня гидроцилиндра.
